項目概述
高淳檢察院為適應辦公現代化管理及安全防范的需要，決定對其辦公大樓實施綜合布線系統工程，以使某人民檢察院辦公樓成為一座擁有先進的辦公自動化管理系統、計算機網絡和通訊系統、視頻監控系統等于一體的智能化辦公大樓。

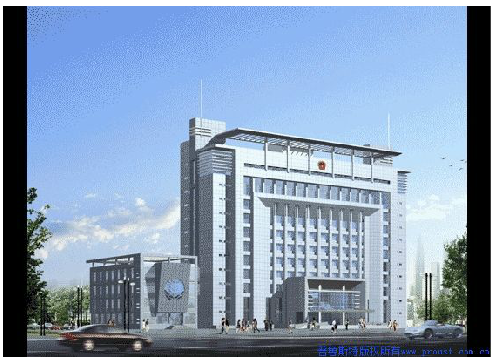

高淳檢察院辦公大樓共七層，一樓為大廳和會審室，7樓為領導辦公室，其余樓層為各科室的辦公室及會議室。要求每個辦公室安裝一個計算機網絡信息點、一個電話語音信息點，共計需要安裝154個計算機網絡信息點、77個電話語音信息點。在領導辦公室和會議室內需要各安裝一個有線電視信息點。為了保障大樓的安全，在各樓層通道、大廳和會審室內均安裝一個閉路視頻監控點，其計15個閉路監控制點。
為了保證系統安全，本布線系統設計要實現內外網隔離，因此計算機網絡系統必須布設兩套系統，一套用于內部辦公網絡，另一套用于連接外部互聯網絡。因此安裝計算機網絡信息點總計應為154個，其中內網安裝77個信息點、外網安裝77個信息點。
根據用戶需求分析，本系統的局域網的骨干采用千兆以太網技術，百兆以太網連接到用戶終端設備。要求在樓道、大廳、會審室布設全方位的視頻監控點，在二樓的控制中心內可以監控到整個大樓的狀況。
辦公樓的設備間位置
根據綜合布線系統設計規范要求并結合辦公樓的內部結構，建議設備間設定在二樓的計算中心機房。該設備間既是計算機網絡和電話系統的管理中心，也是視頻監控系統的控制中心。
設計標準與依據
本項目設計遵循以下標準或規范：
? DBJ08-47-95：智能建筑設計標準
? ANSI/EIA/TIA-568B：民用建筑電信布線系統標準
? ANSI/EIA/TIA-569：電信走道和空間的民用建筑標準
? ANSI/EIA/TIA-606：民用建筑電信設施的管理標準
? ANSI/EIA/TIA-607：民用建筑電信設施接地標準
? TSB-67：UTP布線現場測試標準
? ISO/IEC 11801：電信布線系統標準
? CECS72:97：建筑與建筑群綜合布線系統工程設計規范
? JGJ/T 16-92：中國民用建筑電氣設計規范
參照的網絡標準有：
? IEEE802.3u：快速以太網（100Mbps）
? IEEE802.3ab：千兆以太網 (1000Mbps)
? 城市住宅區和辦公樓電話通訊設施設計標準（YDT 2008-93）
統設計原則
根據對高淳檢察院綜合布線工程的概況和需求的研究分析，我們?cè)谙到y(tǒng)設計中確立以下設計原則：
1.標準化
本設計綜合了樓內所需的所有的語音、數據、圖像等設備的信息的傳輸，并將多種設備終端插頭插入標準的信息插座或配線架上。
2.適用性
本設計從該系統能提供綜合服務這一基本功能出發，主要滿足語音、數據、圖像傳輸對布線系統的需求并且能夠適應未來網絡通訊技術的發展的需求。能支持各種數據通信、多媒體技術以及信息管理系統等，并且能適應現代和未來技術的發展。
3.靈活性
系統應能夠在應用過程中根據實際情況或不同的通訊條件，方便地改變連接，靈活進行各種組合和配置。模塊化的設計使系統的靈活性能夠輕易地實現。
4.擴展性
整個系統的配置，能夠?qū)π聵I(yè)務、新應用提供強有力的支持，也就是說保證今后的新技術和新應用在系統中得到運行和擴展。
5.模塊化
綜合布線采用模塊化設計，布線系統中除固定于建筑物內的水平線纜外，其余所有的接插件都是積木標準件，易于擴充及重新配置，因此當用戶因發展而需要增加配線時，不會因此而影響到整體布線系統，可以保證用戶先前在布線方面的投資。綜合布線為所有話音、數據和圖像設備提供了一套實用的、靈活的、可擴展的模塊化的介質通路。
6.兼容性
本設計對不同廠家的語音、數據設備均可兼容，且使用相同的電纜與配線架、相同的插頭和模塊插孔。因此，無論布線系統多么復雜、龐大，不再需要與不同廠商進行協調，也不再需要為不同的設備準備不同的配線零件，以及復雜的線路標志與管理線路圖。
7.先進性
PRPOUST
布線系統采用極富彈性的布線概念，應用光纖與雙絞線混合方式，極為合理的構成一套完整的布線系統。所有布線設計均采用世界最新通訊標準，雙絞線采用國際標準八芯設計。物理星型方式為將來發展交互式網絡奠定了堅實的基礎。
8.保密原則
我們通過在辦公室內布設兩套網絡系統，使辦公樓內的辦公局域網和Internet外網隔離，保障了樓內的信息保密和安全，達到保密局的規定要求。
綜合布線產品選型
1.產品選型
本設計方案中的綜合布線系統選擇普魯斯特公司的6類綜合布線產品，其產品性能接近非屏蔽銅纜布線的極限。
2. 普魯斯特PRPOUST
綜合布線系統具有以下特點
普魯斯特系統是一套結構化布線系統，它采用模塊化設計，基于標準的星形拓?fù)浣Y(jié)構，最易于配線系統擴展及重組。普魯斯特（中國）系統符合并超越EIA/TIA 568A及ISO11801標準的要求。
?。?）符合CAT5E類國際標準，是真正意義上的超五類綜合布線系統
普魯斯特是綜合布線系統標準的倡導者,一直在標準的制定過程中起積極的領導作用普魯斯特公司參加了ISO/IEC聯合技術委員會，并是該國際標準編寫組的成員.
?。?）產品系列齊全
普魯斯特（中國）綜合布線系統的超五類綜合布線系統具有全線的產品, 普魯斯特（中國）1200布線系統組成如下：
? 專利之麗特網絡科技BIX交叉連接系統
? 最新專利非磨接光纖端接頭
? 普魯斯特（中國）PDS HD快接式模塊化配線架
? 普魯斯特6類跳接線
? 普魯斯特CA6類高性能電纜
PRPOUST既提供通用的產品,也提供某些特殊應用的轉換器件,供用戶靈活的選用。
?。?）施工及維護方便
普魯斯特（中國）公司的信息插座(模塊免打線)、配線架(搭配容易)都是經過專門的設計以方便安裝,另外普魯斯特交叉連接系統為25對大對數端接器，安裝時省去了端接模塊安裝，減少了信道傳輸衰減及信道間相互干擾，同時端接簡單、標識清晰、外型美觀。
（4）應用范圍廣
普魯斯特（中國）公司的布線產品不僅可用于語音、數據、圖像信號傳輸?shù)膱?chǎng)合,也可用于視頻、音響、樓宇自控信號傳輸中。而且在這種應用中不使用適配器(如AT&T等公司的產品在用于視頻等信號的傳輸時要用到適配器)。
?。?）開放性及兼容性好
普魯斯特（中國）公司的綜合布線系統具有開放式的系統結構，兼容許多廠家的語音、數據通信、圖像等設備連接。
因此我們選擇用普魯斯特（中國）公司綜合布線系統構筑該檢察院辦公網絡的神經網絡！
總體方案設計
1.工作區子系統
本方案的工作區子系統結合樓內辦公環境的實際情況，為了滿足現在或?qū)?lái)數據的傳輸?shù)膽?yīng)用要求，采用普魯斯特6類模塊來連接終端計算機設備?？紤]到辦公網絡的安全性，樓內需要安裝兩套物理隔離的網絡，因此在樓內的每個辦公室、會議室內各安裝兩個信息插座，每個插座內安裝一個普魯斯特6類模塊。為了讓辦公人員較容易區分兩個不同網絡接入插座，因此在插座上應貼上明顯的標志。
為了使每個辦公室配置一個電話接口，因此在辦公室內應配備一個RJ-11電話模塊，并將該模塊安裝在其中一個信息插座內，與計算機網絡接口模塊RJ-45共用一個插座。但為了區別插口的類型，應在電話接口處貼上明顯的電話標志。辦公室內所有安裝的信息插座應距離地面750px以上，信息插座應配符合國標86系列標準的雙孔帶防塵蓋的面板。
根據需求分析得知，樓內的有線電視系統的信息點只有15個，分布在領導辦公室及會議室內，因此必須在領導辦公室及會議室內各安裝一個CATV電視插座。
為了確保大樓的安全，各樓層通道及會審室內應安裝一個彩色攝像機，并配電動可變焦鏡頭和云臺，使攝像機在監控人員控制下進行全方位的視頻監控工作。
2.水平子系統
為了實現內外兩套網絡的布設，因此每個辦公室將從信息插座處布設兩根普魯斯特1200系列6類屏蔽雙絞線電纜至樓層配線間內。每個辦公室或會議室的語音電話插座處布設一根普魯斯特1200系列6類屏蔽雙絞線電纜到樓層配線間內，選用6類UTP電纜的目的是為了以后的語音和數據互換做準備。領導辦公室和會議室內的CATV電視插座處將布設一根75Ω同軸電纜至樓層電視分支器設備。各樓層及大廳內安裝的視頻監控?cái)z像機將布設一根視頻同軸電纜至二樓的控制中心，以傳輸視頻信號，另外還布設一根2芯控制線纜，以控制云臺移動和鏡頭變焦。
本樓內各房間內均安裝了天花板吊頂，因此水平子系統中各系統所使用線纜可以統一穿在一個PVC管道內，并布設在天花板吊頂內。各房間內的線纜經過走廊天花板吊頂統一布設到樓層配線間或垂直豎井管道內。PVC管道內敷設電纜的截面積應該只占PVC管截面積的70%，為以后的線路擴展預留一定的空間。房間內的PVC管預埋于墻內，與墻上暗裝的底盒相連接。
3.干線子系統
干線子系統由連接設備間和各樓層配線間的線纜構成，其功能是把設備間的主配線架（MDF）與各樓層的分配線架（IDF）連接起來。根據人民檢察院辦公樓的建筑特點和系統要求，干線子系統采用垂直干線路由的布線方式。利用各樓道已安裝好的垂直弱電井，布設各系統所選用的各種干線電纜。
由于該樓內的局域網主干要求采用千兆以太網技術，因此計算機網絡系統的主干線纜應選用用普魯斯特六芯62.5/125μm規格的多模室內光纜，為各樓層交換機與設備間的中心交換機之間連接提供千兆鏈路。
電話語音系統則選用普魯斯特三類25對大對數電纜，將各樓層的電話語音線路匯聚到二樓的設備間內。由于各樓層的有線電視信息點較少，因此各樓層有線電視電纜經過分支器連接后，在垂直干線通道內布設一根有線電視同軸電纜連接到二樓設備間的有線電視放大器。各樓層及大廳的視頻監控?cái)z像機連接的視頻同軸電纜和2芯控制電纜，經垂直干線通道布設到二樓的設備間的視頻監控中心。
二樓的設備間離垂直干線的弱電井有一定的水平距離，因此在二樓走廊上安裝一段金屬槽架，將二樓垂直弱電井與設備間連接起來。樓內的所有干線線纜經垂直干線弱電井布設后，再經過二樓的金屬槽架布設到設備間內。
4.設備間子系統
設備子系統由設備間中的線纜、線纜管理器件和相關支撐硬件組成，它也是樓內各系統的控制中心。
?。?）設備間位置
根據建筑物的結構特點，設備間設在辦公樓二樓計算機管理中心。
（2）管理子系統設計
設備間內安裝1個40U的立式19"標準機柜，機柜內安裝兩臺24口千兆全光口以太網交換機、1臺電話程控交換機、2個普魯斯特12口光纖配線架、1個普魯斯特250線對BIX配線架、1個普魯斯特理線架等設備。
各樓層的兩套計算機網絡系統分別通過不同主干光纜接入到設備間機柜內的兩個光纖配線架上，再通過光纖跳線連接到千兆全光口以太網交換機。
電話語音系統的主干大對數電纜端接到設備間機柜內的BIX配線系統，然后通過跳線連接到電話程控交換機端口上。
各樓層的有線電視主干同軸電纜通過分配器連接到設備間內的有線電視放大器。
設備間還是本樓視頻監控的控制中心，因此需要安裝一個視頻監控控制臺。在控制臺上配備一臺視頻矩陣切換主機、1個控制鍵盤、1臺16畫面的分割器、1臺監視器、1臺時滯錄像機。各樓層監控點布設的同軸電纜和控制電纜應與控制臺上的設備正確連接。監控人員可以通過1臺監視器監控所有監控點的圖像，并通過控制鍵盤控制攝像機的變焦和移動。
（3）環境要求
為了確保設備間內設備的正常運行，設備間內安裝了防靜電地板，地板、設備外殼、機柜均應進行良好接地，設備間內還安裝了兩臺5匹的柜式空調，以控制設備間的溫度和濕度。設備間內應安裝了必備的消防設施，以達到設備防火要求。設備間內配備了1臺10KVA UPS設備并配備足夠數量的電池，以確保設備間內設備的穩定供電。
5.管理子系統
根據檢察院辦公樓信息點的分布情況，在1樓、3樓、4樓、5樓、6樓、7樓各設一個樓層配線間。配線間內安裝一個20U的落地機柜，機柜內應安裝兩臺24口的百兆以太網交換機，以分別連接兩個不同的網絡系統。機柜內還安裝兩個微爾普24口的模塊化數據配線架，以分別端接兩個不同網絡系統信息點。為了方便線纜的管理，機柜內還要安裝兩個微爾普理線架，以整理和固定跳線。機柜下方還應安裝一個光纖配線盒，以端接兩根主干6芯光纜。
在配線間墻面上應安裝一個50線對的普魯斯特配線架，以端接各樓層房間布設到配線間的UTP電纜。配線架最終將各房間電話線路轉接到3類大對數主干電纜，該主干電纜將與設備間的配線系統端接。
6.辦公樓綜合布線系統結構圖
高淳檢察院辦公樓綜合布線系統系統結構圖,通過系統結構圖，可以清楚地了解整個綜合布線系統由四個系統構成，每個系統均由工作區、水平子系統、管理子系統、主干子系統、設備間子系統構成。各子系統的連接方式可以參考圖所示。
高淳檢察院辦公樓綜合布線系統結構圖
