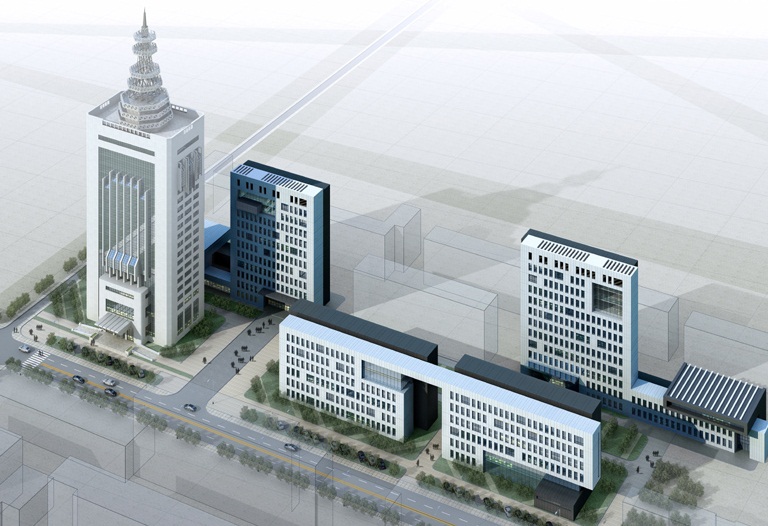

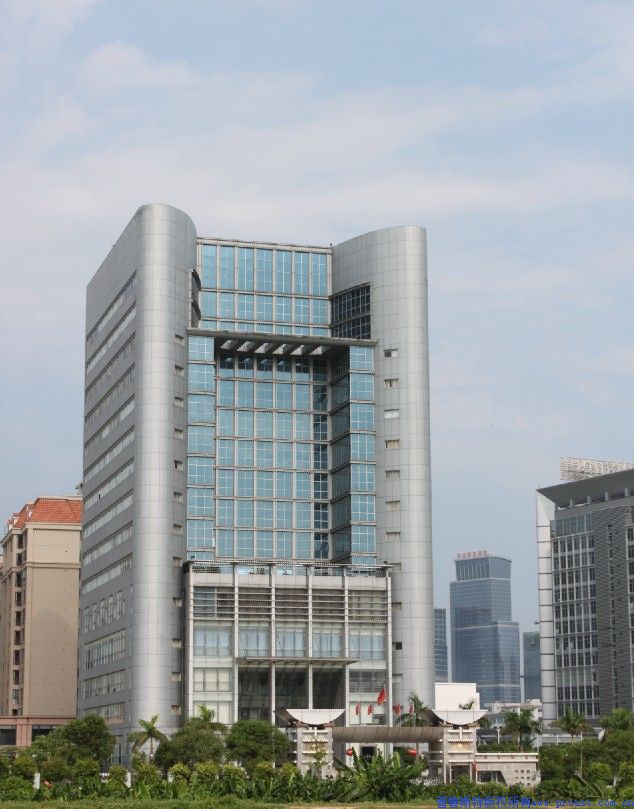

本次實施的江蘇水利大廈辦公樓維修改造工程位于南京市上海路5號，工程主要內容為：對江蘇水利大廈辦公樓1層大廳改造；2層局部辦公室改造； 1~9層強電弱電進行改造裝修，建筑面積約為6300m2。
做為江蘇水利局的行政辦公地點及5A級的高檔商務寫字樓，需要實現辦公自動化、部門間信息共建、實時信息發布、遠程視頻會議、政策信息查詢等各項信息系統應用，同時需要滿足嚴格的安全要求，尤其在安全性上對基礎物理層設施提出了更高的要求。為適應現代化發展對網絡信息系統的高性能要求，江蘇水利局經過嚴格測試與審核，最終選用普魯斯特六類屏蔽布線解決方案，全部綜合布線系統的建設由計算機內網綜合布線、外網綜合布線和語音電話綜合布線三部分組成。系統內網數據點1072個，外網數據點1217個，電話語音點1072個，合3361個信息點。
普魯斯特公司根據網絡布線發展的趨勢，結合江蘇水利局的實際需求，以面向應用、面向發展為宗旨，聯合優秀的SI系統集成商合作伙伴，配合組織優秀的技術和工程人員，為大廈的網絡系統進行設計和施工。普魯斯特布線高性能的屏蔽布線系統，這種結構的屏蔽雙絞線不但可以屏蔽掉外部的信號干擾，而且還可以完全隔離每個線對之間的相互干擾，從而保證最好的信號傳輸性能和安全性。這樣配合其他的屏蔽系統器件，系統能夠有效地抑制全部EMC耦合機制，具有極強的抗電磁干擾功能，并能夠傳輸高性能的數據信息，適應現在和將來網絡技術發展的需要，具有實用性、先進性、安全性、可擴展性、可靈活應用等特點。作為網絡的基礎設施，能保證建成后的網絡系統實現數據通信、話音通信、圖像通信、圖像傳遞以及ISDN、ATM的高質量傳輸。同時所有部件全部采用全模塊化部件，除去固定于建筑物內的纜線外，其余所有的插接件都是模塊化的標準件，以方便將來有更大的發展時，很容易地將設備擴展進去。
同時，為滿足江蘇水利局項目對網絡管理和信息安全性的要求，將實現計算機內網、外網和語音電話綜合布線等統一的結構化綜合布線系統，計算機內網網絡與外網網絡及語音電話網絡物理隔離。
各樓層內、外網網絡機柜的數據主干全部采用普魯斯特室內十二芯萬兆多模光纜，可以滿足萬兆傳輸要求；各樓層外網網絡機柜的電話語音主干全部采用普魯斯特室內3類25對或50對大對數雙絞線。
普魯斯特六類屏蔽線纜
通過普魯斯特布線系統管理軟件建立科學完善的系統管理。另外提供豐富的標簽產品，可通過顏色（紅、藍、綠、黑、棕和白）與標識（電腦、電話、文字等圖形符號）區別內網和外網數據、電話語音系統。所有標簽的標準遵循TIA/EIA606標準。
項目中使用的屏蔽布線系統的優點主要體現在它具有的很強的抵抗外界電磁干擾、射頻干擾的能力；同時也能夠防止內部傳輸信號向外界的能量輻射，具有很好的系統安全性。但是屏蔽系統的安裝和接地要求卻要高于一般的非屏蔽布線系統。靜電屏蔽的原理是在屏蔽罩接地后干擾電流經屏蔽外層流入大地，因此如果安裝和接地不當，不但不能減少干擾，反而會引入更多的干擾。正確的施工對于整個屏蔽系統的正常工作來說非常重要。為此普魯斯特公司專門對項目的技術人員、施工人員進行了專業細致的培訓，并聯合其優秀的工程合作商，為項目施工提供全程的技術支持和指導。
施工中按照標準要求，并遵守屏蔽系統安裝原則：工作區拉線預留30cm端接長度；盡量減少屏蔽層中接地線的剝開長度,因?yàn)樵蕉?則引起的電感越少,接地效果越好；屏蔽布線系統的屏蔽層接地連接在樓層電信間的配線架和機柜處進行，即電纜的屏蔽層通過配線架和機架的連接以及機架與接地端子的連接來實現接地。
普魯斯特六類屏蔽線架
系統電纜普魯斯特布線六類屏蔽電纜，其設計結合了單獨線對屏蔽的電磁防護性能和標準FTP結構電纜的緊湊的尺寸，電纜在300MHz頻率范圍內滿足標準的ACR性能。這種電纜的設計確保屏蔽電纜的性能能夠超出ISO11801版本2和CENELECEN50173（版本2）標準的要求，低煙無鹵的外皮保證了大廈的環保要求，未來更可支持萬兆以太網的傳輸。
連接硬件六類屏蔽模塊采用360度全屏蔽的防護機制,為了補償串?dāng)_的影響，這種模塊的設計利用第二塊電路板對信號傳輸路徑進行分離，并完全滿足IEC60603-7-5標準的要求。
六類屏蔽配線架可以支持24根六類屏蔽電纜的端接。配線架的連接模塊采用了增強連接模塊技術，提供六類性能。RJ-45電路板安裝模塊在保持部件兼容的同時完全滿足六類性能參數的要求。
普魯斯特50/125萬兆多模光纜
江蘇水利局?jǐn)?shù)據主干系統選用了普魯斯特萬兆多模光纖布線系統，普魯斯特50/125萬兆多模光纖，所提供的卓越的性能完全滿足并超越萬兆以太網標準的要求。在850nm和1300nm 波長，50/125萬兆多模光纖，可以提供超長的帶寬，在Gigabit Ethernet with SX（850nm
VCSEL）的應用中最大可支持2000m 的鏈路。
端到端的衰減是光纖的一個重要的性能指標。普魯斯特光纖解決方案不僅為實際應用提供了出眾的帶寬和傳輸距離，而且保證工業中最佳的衰減性能。
普魯斯特光纖解決方案以超越高速傳輸協議及萬兆多模光纖為設計目標。它出眾的帶寬保證了安裝的光纖主干支持萬兆比速率傳輸距離達到550
米。這遠遠超過了其他的多模光纖解決方案。普魯斯特50/125萬兆多模光纖解決方案的核心，是使用了新的光纖制造科技-PCVD。PCVD
科技以其沉積層數多，每層的沉積量少，在多模光纖的制造上有獨到的優勢。在萬兆多模光纖沉積過程中，PCVD
需要數千層的沉積，每層的厚度以微米為計算單位。由于每層的積物瞬時玻璃化，其有利于鎖定摻雜物質，減少摻雜物的揮發無擴散。同時PVCD
的中心腐蝕工藝可以完全消防多模光纖中普遍存在的中心缺陷。
普魯斯特公司攜手其優秀的工程合作商，為項目提供了全面的產品、技術和工程服務，并為系統及其組件提供長達25年的業界最長的質量保證。隨著網絡系統的建成使用，作為基礎設施的網絡布線系統，一定會為江蘇水利局信息化和通暢、安全的信息傳遞提供可靠的保障。
