結構屬性

導體

26AWG，軟銅線，0.41mm

絕緣

實心PE，主線帶有顏色標識

線對顏色

白/藍

紅/藍

黑/藍

黃/藍

紫/藍

白/橙

紅/橙

黑/橙

黃/橙

紫/橙

白/綠

紅/綠

黑/綠

黃/綠

紫/綠

白/棕

紅/棕

黑/棕

黃/棕

紫/棕

白/灰

紅/灰

黑/灰

黃/灰

紫/灰

25對：1x25 子單位；50對：5×10（白&紅）子單位；100對：4x25 子單位

屏蔽

無

外護套

PVC、CMX 、CM、CMR、無鉛，LSZH

標稱直徑

25對：11.5 ± 1.0 mm；50對：15.0 ± 2.0 mm；100對：25.0±2.0 mm

附件

聚酯帶繞包；無撕裂線， 或按需求定制

線體印刷

遵循標準，日期，長度，產品型號

物理特性

最大拉力

25對：300 N；50對：750 N；100對：1200 N

最小彎曲半徑

25對

80 mm

50對

150 mm

100對

200 mm

標稱重量

25對：140 kg / km ；50對：300 kg / km ；100對：550 kg / km

燃燒性能

IEC332.1，VW1，IEC332.3 或按需求定制

產品長度

標準長度1000 feet，可根據需求定制500 m or 1000 m

溫度

工作

- 15℃ ~ + 70℃

安裝

+ 5℃ ~ + 40℃

電氣性能

傳輸頻率 （MHz）

1

4

8

10

16

近端串音（dB/100 m）

41

32

27

26

23

特性阻抗（Ohms）

100 ±15

衰減 （dB/100 m）

2.6

5.6

8.5

9.7

13.1

結構回?fù)p （dB/100 m）

12

12

12

12

10

傳輸速率

＞ 65 %

環路電阻（20℃））

95Ω/km

靜電容量

< 60 pF/m

靜電耦合

< 3.3 pF/m

延遲偏差

45 ns/100m

產品型號

產品描述

包裝規格

規格備注

PROT3U-1025

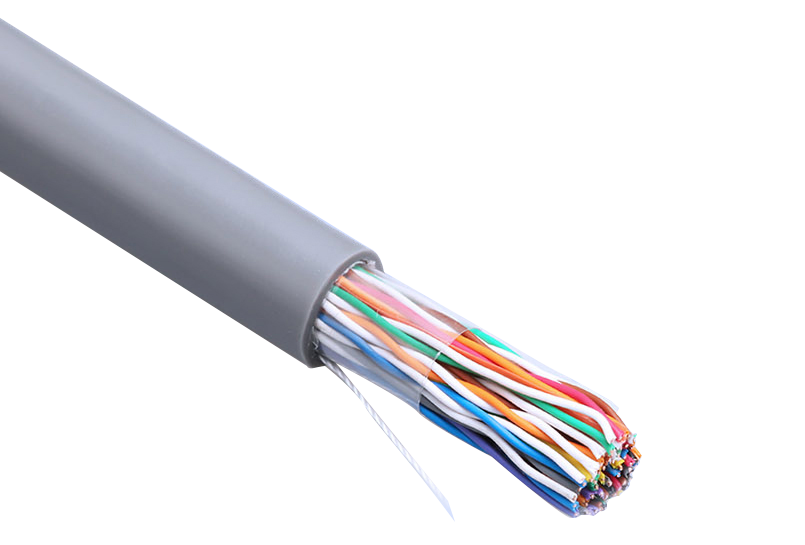

三類25對室內非屏蔽雙絞線

1000ft/軸

生產周期：5周

PROT3U-1050

三類50對室內非屏蔽雙絞線

1000ft/軸

生產周期：5周

PROT3U-10100

三類100對室內非屏蔽雙絞線

1000ft/軸

生產周期：5周
