隧道是指在既有的建筑或土石結構中挖出來的通道，供交通立體化、穿山越嶺、地下通道、越江、過海、管道運輸、電纜地下化、水利工程等使用。隧道不一定全是地下通道，僅位于地面下稱作地下隧道，在臺灣有時以地下道稱之。
隧道大部分的功能，為提供行人、腳踏車（自行車）、一般道路交通、機動車、鐵路交通、或運河使用，而部份隧道只運送水、石油或其他特定服務，包括軍事及商業物流等。
按照功能劃分如下：
● 公路隧道
● 鐵路隧道
● 人行隧道
● 輸水隧道
● 排水隧道（下水道為其一種）
● 電纜隧道
依隧道所在位置劃分如下：
● 運河隧道
● 山嶺隧道
● 城市地下隧道
● 水底隧道
● 海底隧道
● 過江隧道
經過近十年的高速發展，目前中國已經成為全球發展最快的隧道與地下工程建設市場，據不完全統計，截止到2010年底，我國建成的鐵路隧道總長度已經超過7000公里，公路隧道總里程數超過3000公里，而目前，全國有軌道交通規劃線路總長超過4000公里，其中需要建設隧道的線路占了相當大的比例，另外，包括西部大開發的鐵路、公路隧道，地鐵、地下公用設施、頂管機械及其它西氣東輸、水電站工程等，一年也有450公里的隧道建設量。我國到2020年前規劃建設5000座隧道，長度超過9000公里。
隧道的建筑結構不在本文撰述范圍內，而僅從運行系統和安全設備的需求出發，并結合各國的相關標準，整理出相應的布線要求和產品選型。
1隧道應用系統總覽
隧道中常見的應用系統包括電源、照明、通風、標示、監控、通信和控制、布線和輔助系統。這些系統無論多么復雜，在本人理解里，最終為兩個目的：
● 正常情況下的交通安全
● 緊急情況下的乘客安全
下圖用三維效果圖展示了各種系統在隧道內的分布情況：
2各國相關標準的相關內容
1.1.國家標準《智能建筑設計標準》GB/T50314-2006 11
11.3.3 城市公共軌道交通站
8.公務及專用電話系統（包括軌旁電話）應符合以下要求：
4）隧道區間及道岔區段的有關作業人員應能通過軌旁電話與相鄰站車站值班員通話，并可采用切換方式與公務電話用戶通信。
1.2.國外標準匯總
公路隧道規則
國際
● PIARC世界公路協會（推薦）
PIARC (World Road Association) recommendations
歐盟
● 歐洲議會和理事會指令2004/54/EC，泛歐道路網絡中隧道的最低安全要求
Directive 2004/54/EC of the European Parliament and of the Council of 29 April 2004 on minimum safety requirements for tunnels in the Trans-European Road Network
● 委員會決定2008/163/EC，關于“鐵路隧道的安全”跨歐洲常規和高速鐵路系統的互操作性的技術規范
Decision 2008/163/EC of 20 December 2007 concerning the technical specification of interoperability relating to “safety in railway tunnels” in the trans-European conventional and high speed rail system
瑞士
● SIA 197/1-2003 隧道工程規劃—鐵路隧道
SIA 197/1-2003 Projektierung Tunnel –Bahntunnel
● SIA 197/2-2003 隧道工程規劃—公路隧道
SIA 197/2-2003 Projektierung Tunnel --Strassentunnel
● ASTRA 指引—公路隧道
ASTRA guidelines --road tunnels
● ASTRA 規劃手冊—公路隧道
ASTRA planning handbook--road tunnels
● 交通指引聯邦辦公室
Guideline Bundesamt für Verkehr BAV --railway tunnels
德國
● 公路隧道內部設施及運營標準2006—公路隧道
RABT 2006 (road tunnels)
● 聯邦鐵路局指引—鐵路隧道
Guideline Eisenbahn-Bundesamt EBA (railway tunnels)
奧地利
● RVS 項目指引—公路隧道
RVS project guidelines (road tunnels)
● ASFiNAG規劃手冊—公路隧道
ASFiNAG planning handbook (road tunnels)
備注：ASFiNAG ：Autobahnen- und Schnellstraβen-Finanzierungs-Aktiengesellschaft
高速公路和高速公路融資公司
3電源系統
3.1電源系統概覽
● 控制系統
● 中壓(1 kV to 20 kV)
● 低壓
● 應急電源
對UPS 的要求
● 在緊急情況下，為安全設備供電1個小時
● 每個控制系統1套UPS系統
● 電源系統的纜線敷設需采用獨立的管路
● UPS 常規400/230VAC
3.2對布線的需求
4照明
4.1照明子系統分類
● 傳感器
● 隧道照明
● 感控照明
● 火災應急照明
● 光引導系統
● 逃離通道照明
● 公路照明
● 布線
下圖中涵蓋了上述各個系統的示意：
4.2與安全相關的照明系統
為了清晰闡述各子系統在隧道內的分布情況，將各子系統分解示意如下：
常規照明
火災應急照明
光引導系統
緊急逃離通道照明
傳感器
感控照明
隧道照明
公路照明
4.3對布線的需求
上述系統對布線的需求總結如下：
● 低煙無鹵類型線纜，并要求具有阻燃性、無腐蝕性氣體釋放。
● 標準線纜，具有線路完整性，等級FE05
● 安全纜線，線路完整性等級FE180（適用于安全相關的系統組件和應急電源的連接件）
● 隧道外電纜需具備防嚙齒動物功能（隧道入口）
● 從控制中心到照明系統的主干布線布線通過管道敷設。
● 隧道頂?shù)木€纜路線僅僅用于電燈的小電纜敷設。
● 各子系統必須敷設進獨立的管道并分為幾個部分。
● 電源需求是： 230/400 VAC / 50 Hz的常規供電和應急電源

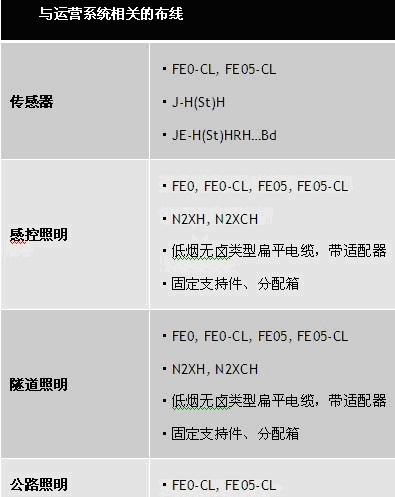

根據上述分析，產品對各子系統的產品選型總結如下：
5通風系統
5.1通風系統簡介
5.1.1通風系統的目的
● 控制操作
● 要提供足夠的新型空氣
● 要保證足夠的能見度
● 防止不必要的污染
● 事故
● 為確保隧道使用者自救，要減少公路和逃跑通道上的煙霧和熱量
● 為施救工作人員保持無熱量和煙霧的可用通道
● 火災后，將煙霧從隧道內抽走
● 確保遠離具有揮發性的有毒氣體
5.1.2通風系統分類
● 自然通風系統
● 交通壓力效應（活塞效應）
● 溫度差異的壓力效應
● 出入口之間的氣象壓力差
● 在事故中無抽風的機械通風系統
綜合的通風系統
5.2通風系統中的主要部件
● 排煙風機（軸流風機）
● 溫度穩定性: 250°C/120 min. 或者 400°C/120 min.
● 兩套獨立網絡控制
● 防火閥
● 溫度穩定性: 250°C/120 min.
● 噴氣風扇
● 溫度穩定性: 250°C/120 min.
● 兩套獨立網絡控制
● 探測和檢測設備
● 可見度檢測
● 一氧化碳檢測
● 氣流檢測
● 溫度檢測
● 火災報警系統
各組件在隧道內的分布參考下圖：
5.3布線產品選型
6標識
6.1標識子系統
● 信號控制系統
● 本地控制
● 靜態標識
● 閃光、光
● 照明車道信號
● 交替標志/ LED 標志
● 交替標志/棱鏡標志
● 替代路線指引
● 信息實時發布
● 流量計數器
● 地板照明
● 中心保留過路控制系統
其中本地控制解決方案的現場圖如下：
6.2標識系統的設計需求
首先，線纜設計需滿足：
直接控制信號，傳輸距離不超過250m。
總線系統信號，傳輸距離不超過500m。
其次，在隧道內可變通的安裝方式：
● 本地控制僅適用于控制中心
● 本地控制分布于控制中心和交叉連接之間
● 以下情況也同樣適用
● 本地控制系統的連接和應急電源系統的標志
● 本地控制系統的獨立管道結構，包括電力和光纖接入
● 本地控制系統位于控制中心時，可能的情況下請注意：最大的標志長度
6.3布線產品選型
7監控系統
7.1監控子系統
● 隧道火災報警系統
● 交通電視系統
● 黑冰預警系統
● 落石、雪崩警告和氣象系統
● 高度和超重測量系統
● 下圖是各監控子系統在隧道內的分布情況：
7.2隧道火災報警系統的目的
自動化的火災探測系統被安裝在整個隧道內，包括安全設備和特殊事件時的通風系統。其目的整理如下：
● 快速檢測火勢或煙密度增加情況
● 基于事故運行的隧道通風系統的報警和初始化
● 在隧道恢復時段，通報緊急服務，通過公路上的標識警告隧道使用者，基于事件的交通管理
7.3設計等級
● 0級:探測器
● 火災探測（火災報警線纜）線性熱探測器
● 煙霧探測（煙霧探測器）:光學煙霧探測器
● 1級:本地控制
● 所有探測信息的顯示
● 通報檢測到的火災或煙霧信號給主機控制系統和通風系統
● 監測火災自動報警系統的所有連接組件
● 所有傳感數據歸檔
● 2級: 系統控制
● 顯示所有火災報警系統的信息
● 與主機控制系統通信
● 所有相關信息的數據歸檔
7.4原理方案
下圖中展示了火災報警系統的工作原理：
7.5布線產品選型
8交通電視系統
8.1交通電視系統簡介
8.1.1主要任務
● 便于視覺評估交通情況
● 交通事件檢測
● 事件歸檔
● 交通監控
● 交通信息
8.1.2需求
● 隧道內的視頻監控必須無死角
● 通過圖像進行事件分析時必須保證無死角。圖像必須被傳送到控制點。
8.1.3子系統
● 攝像機和視頻分發
● 圖像存儲
● 事件檢測（圖像分析）
● 編碼器和解碼器
● 顯示器和大屏幕顯示
● 視頻管理系統（VMS）
8.1.4設計等級
● 0級: 區域級別
● 在隧道區固定攝像機
● 在露天固定攝像機
● 1級: 本地控制
● 不需要本地控制系統
● 2級: 系統控制
● 接口為主控制級
● 接口從外視頻源（區域級別）
● 4級:操作控制
● 控制水平接口
● 從視頻源的視頻接收器接口
8.1.5原理方案
下圖展示了交通電視系統在實際隧道工程的結構：
上述系統的各種組成部分歸納為如下系統拓撲結構：
8.1.6 布線產品選型
9廣播系統
9.1基本原理
● 操作模式
● 單工（半雙工）
● 半雙工
● 全雙工
● 模擬廣播/無線電系統
● 模擬無線電服務，如模擬移動警察、消防隊、救護車服務和維護
● 調頻收音機
● 數字廣播系統
● 數字廣播服務，如對警察的移動數字無線廣播服務
● 集群無線電服務s (TETRAPOL or TETRA)
● 尋呼服務
● 移動電話系統(GSM, DCS 和 UMTS)
● DAB (數據音頻廣播)
9.2隧道廣播系統的組成
● 運營中心
● 基站
● 外接天線
● 總站
● 饋線
● 隧道基站
● 傳輸線路
● 接收器/發射器
● 入口天線
各組成部分在隧道中的位置參見如下示意圖：
9.3布線產品選型
10通信/控制系統
10.1通信控制系統中的術語和任務
● 路段
國家公路網絡的一部分，其運行和維護是被檢測和控制的，手段是通過獨立的運行控制電腦。
● 區段
國家公路行進路線上，各路段，在功能上形成了自成體系的運行和安全設備單位。
● 區段的一部分
國家公路路段的一部分，根據某種功能或技術目的而劃分的。
● 物業
具有運行和安全設備的建筑物，如隧道管理和控制中心。
● 區域級別
這種級別通過傳輸器檢測物理量，執行機構實施控制水平的的控制命令。
● 智能系統
運行和安全設備的一部分，如電源系統，照明系統，通風系統和標識系統。
● 子系統
智能系統的某一部分，如火災應急照明是照明系統的一部分。
● 通信級別
這種級別發生在主從級別之間。在功能上，各部門之間的通信與國家公路網段之間的通信是不同的。
● 控制級別
這種級別是各系統單元的控制，調節和監控。各地的系統控制器可以點對點連接，也可以通過網絡系統。
● 系統控制
在一個路段內控制、調節和監控各區段的各系統的執行器和傳感器，要么直接根據本地命令通過本地控制器，要么通過區段計算機。
● 本地控制
這是在一個子區段內控制、調節和監控各系統以及各子系統的執行器和傳感器，根據本地控制器手動命令。
● 操作控制級別（主控制級別）
這種級別是通過運行控制計算機實現對該路段所有系統的監控和運行，既可以針對警察提供的事件，也可以針對特殊的業務問題。
● 操作控制計算機（主控制系統/信息和指揮系統）
這使得通過公安機關監察、特殊運行事件和維護服務確保控制和監控某路段的所有系統。
● 過程控制（區段級別）
在這個級別，某路段的系統控制器和主機控制器都是通過該路段計算機進行監控和控制。該計算機通過通信網絡與系統控制器連接。
● 區電腦/節點計算機/計算機/主站頭：
這是用于控制和監視系統控制器和執行整體控制（隧道反射）內一節，無論是根據上一節電腦或操作控制計算機執行，或根據預定義的場景存儲的部分計算機（隧道反射）上手動命令。
10.2各子系統通信拓撲
11計算機網絡系統
11.1通信需求
● 數據通信
● 某級別內部或上下級之間
● 語音傳輸
● 應急電話
● 運營電話
● 手機
● 無線電
● 圖像傳輸
● 交通電視/視頻歸檔
11.2需求
● 高可靠性
● 網絡結構設計必須是一個閉合的環路
● 所有的接入交換機都必須有冗余路由設計
11.3網絡架構和拓撲
傳輸技術
● 必須采用有線傳輸確保高可靠性，在任何情況下都禁止采用無線。
● 各種網絡級別都必須采用以太網技術，傳輸速率滿足 10 Gbit / s，以滿足:
● 用戶連接 10/100/1000 Mbps
● 攝像機內的圖像被直接加密通過IP傳輸。
● 語音通信系統內各種語音信號被直接加密通過IP傳輸
● 與現有的ATM網絡，它可以檢查是否有任何的擴展，可以通過千兆節點實現
11.4布線產品選型
12綜合布線系統
12.1組成部分
12.2設計
隧道的綜合布線系統設計原理仍然采用ISO11801或者EN50173結構化布線：
● 計算機網絡系統的布線必須通過綜合布線系統完成，從通信插座到機柜配線架，再到系統控制中心都必須符合相應綜合布線系統標準。
● 接地系統,EMC設計，照明保護
● 應急電話系統
應急電話系統使用一根集束銅纜(比如. 40x4x1.0 mm)將機動車道旁的所有應急電話都連通至控制中心。其他的需要銅纜鏈接的設備，如連接至配線點或管理中心，同樣適用應急電話主干線纜。應急電話主干線纜正越來越多地被光纖取代。
12.3布線產品選型
13輔助系統
為滿足隧道的正常運行，還需有部分子系統的支撐，但不在本文撰述范圍內，如：
● 控制中心的加熱、通風和空調
● 起重和電梯設備
● 抽水站、油分離器和防洪水庫
● 消防用水和水供應
● 壁壘
● 活動地板
● 附加設備控制中心
14總結
RPOUST公司是一個系統解決方案的領先供應商，我們不僅可以提供高質量的銅纜、光纜、安全纜線和電梯電纜系統產品，還能提供最佳的信息和決策幫助。
我們在實施階段自然的支持，還包括保障制度保證、外部系統測試，以及決策幫助，為未來的擴展設計。
作為隧道的運營商，在建設和維護期間都必須確保用戶有足夠的機會逃生或救援中發生事故時，例如：故障，事故或火災。此外，他必須保證外界的援助或救助，也盡可能降低可能出現的風險的影響。
安全概念的關鍵標準是事故發生至被糾正之間的時間。有一個規則10分鐘可以讓火災四處蔓延，這就是為什么最初幾分鐘是如此重要。隧道使用者能否快速逃跑，監控情況可否快速評估，工作人員和控制措施能否盡早開始，實時數據和視頻傳輸是至關重要的。如果沒有，時間或重要信息的丟失。多年來，在數以百計的安裝中，我們的系統已經被證明可以滿足隧道運用中的所有特性需求，即使是高安全需求領域我們產品的穩定性足以確保夠長的服務生命周期。
在隧道電氣基礎設施安裝和升級階段，RPOUST是值得信賴的專家。由于在眾多隧道工程的創新發展和多年的經驗，在電力，安全，數據通信和控制系統的等領域提供系統解決方案，確保了所有操作設備和安全設備的長期正常工作，為每一位隧道使用者的安全作出了貢獻。
15案例介紹
● Elbtunnel |德國
● Vielha Tunnel | 西班牙
● Munich Underground | 德國
● Flims Bypass | 瑞士
● UetlibergTunnel | 瑞士
