1 引言
隨著FTTH的規模部署，一些原本并不顯眼的問題開始逐漸暴露。在最容易被人們忽視的最后100 m的線路布放、施工和后期維護中，主要存在以下一些問題：現有FTTH建設模式存在誤區；對現場組裝型的光纖連接器認識存在誤區；如何采取更有效的方式和手段對廣大基層施工人員進行培訓；如何更好地完善對舊樓實施FTTH的線路改造。
本篇將針對如何更好地完善舊樓FTTH的線路改造進行分析。
2 FTTH舊樓改造方式
隨著舊樓F T TH改造項目比重的日益增加，如何更好地對舊樓進行FTTH改造，已經成為運營商重點關注的問題之一。當前大部分運營商FTTH舊樓改造普遍采用薄覆蓋的方式。
普通光纜從電信機房或室外光纜交接箱引入單元樓時，通常會使用光纜接頭盒在室外進行分纖，將配線光纜分別引入不同的單元樓。隨后，光纜引入樓道內的分纖箱或者分光分纖箱內并成端。最后，按需布放蝶型光纜，采取后放置的方式，即用戶申請光纖接入再放線的方式。在整個FTTH舊樓改造項目中，以采用二級分光的形式為主。一級分光點一般會設在室外光纜交接箱或小區機房?jī)?nèi)，二級分光點設在樓道分光箱內。
3 當前FTTH舊樓改造中存在的主要問題及解決方法

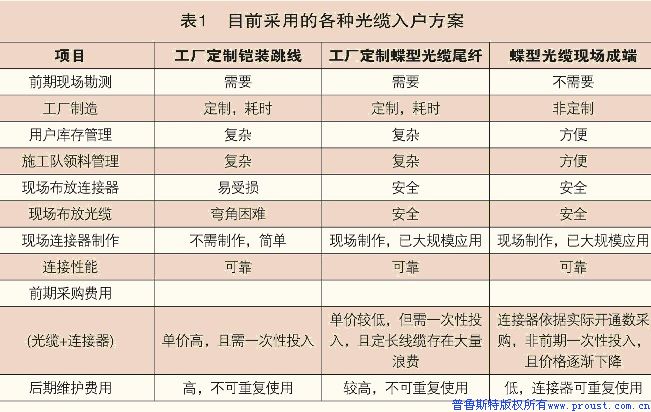

當前迫切需要解決的難點主要集中在光纜在樓道內的布放以及光纜在用戶家中的布放。目前采用的各種光纜入戶方案見表1，不難發現，蝶型光纜現場成端的方式依舊具有不可替代的優勢。
⑴FTTH舊樓改造項目中的光纜入戶

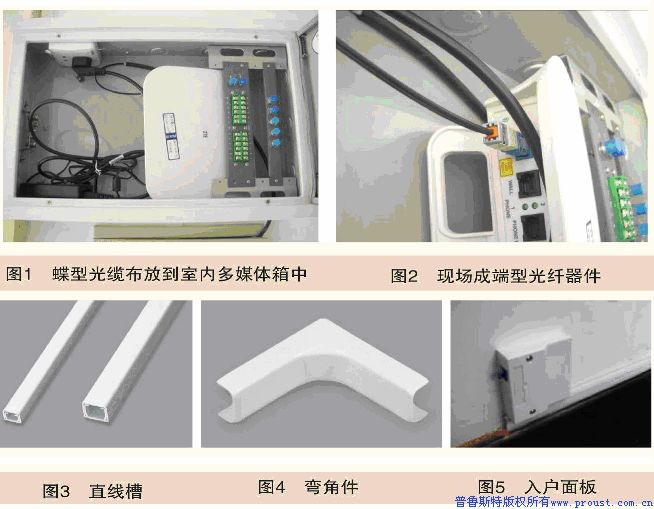

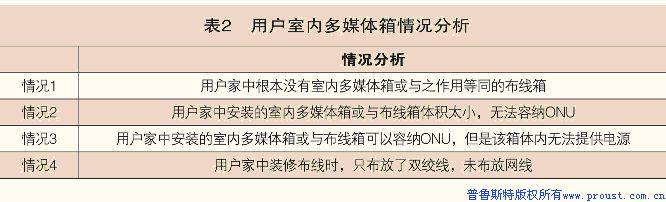

在FTTH的新樓建設模型中，蝶型光纜一般會被要求布放到預先安裝到位的室內多媒體箱中（如圖1所示）。開通業務時，由施工人員現場完成蝶型光纜的成端，并和ONU連接（如圖2所示）。然而，在FTTH舊樓改造項目的實際施工中，蝶型光纜很難布放到室內多媒體箱內，具體情況分析見表2。綜合來看，在舊樓改造中很難采用和新樓FTTH相近的入戶布線模式。在實際應用中，通常采用線槽+明管的方式進行用戶室內布放（如圖3和圖4所示），同時采用面板成端蝶型光纜的方式（如圖5所示）。
⑵光纖信息面板的選擇

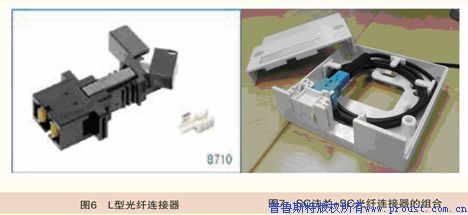

蝶型光纜的布線有別于五類線，布放時需要保證足夠的彎曲半徑。若使用暗裝面板，在操作上的難度將會大大高于明裝面板。雖然采用暗裝面板有著更好的美觀性，但是考慮到安全性及后期管理和維護的便利性，明裝面板在當前情形下，有著更大的優勢。在信息面板成端器件的使用上，目前主要有以下三種方案：方案一，L型光纖連接器（如圖6所示）；方案二，SC法蘭+SC光纖連接器的組合（如圖7所示）；方案三，SC法蘭+SC單頭尾纖+熱熔/冷接子（如圖8所示）。
對比上述三種方案，雖然采用法蘭+SC單頭尾纖+熱熔/冷接子的方案在成本上有著非常明顯的優勢，但是現場的開通率較低，在后期維護上也存在極大的難度。采用SC法蘭+SC光纖連接器的組合方案，由于現場成端型光纖連接器的長度普遍要長于工廠預制的連接器，在面板內盤繞時容易出現小彎曲半徑的情況。長時間盤留容易造成衰耗的額外增加。綜合看來，L型器件的優勢最為明顯。PROUST公司8710 L型現場組裝型光纖連接器和面板已經在全國運營商現網中使用多年，成功應用于家庭客戶、企事業單位以及商業客戶。
⑶ONU連接的光纖跳線為何故障多
采用面板的方式，會增加一根光纖跳線（光信息插座和ONU之間的跳線）。對舊樓FTTH改造的個人用戶而言，大多數情況下ONU會被放置在桌面上，這時連接ONU和墻面光纖信息面板的光跳線就會像普通網線一樣暴露在外，容易彎折和受到重壓。

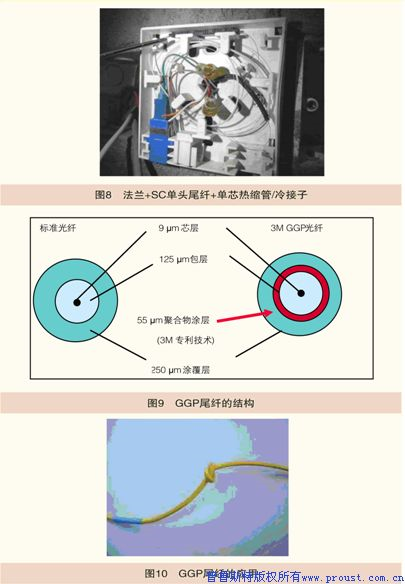

在FTTH實際的線路故障中，相當一部分原因就是由于光纖跳線折斷引起的。目前，用于通信光纖的主要材料是二氧化硅，該材料的特性是機械強度低、柔韌性差，受外力擠壓或彎折時容易破碎或斷裂。為此，PROUST開發了高強度抗折斷光纖。PROUST專利技術的GGP（高強度光纖）采用玻璃纖維表面含聚合物涂層的特殊工藝。這種光纖與普通光纖的區別在于：在125 μm裸光纖外層與180 μm之間涂敷厚度為55 μm的高強度特殊聚合物（如圖9所示）。這種聚合物具有極好的機械性能，可以保護光纖抵御外來的傷害，如壓力、折彎、扭曲等（如圖10所示）。
4 結束語
PROUST公司作為全球最大的光纖機械接續產品供應商之一。光纖機械接續產品已經有超過20年穩定可靠的現場表現，并擁有一系列的專利技術。雖然目前FTTH光纖線路布放中依舊存在較多的難點，但是憑借PROUST公司幾十年來豐富的線路施工經驗和努力創新的精神，必定能夠克服種種難點，助力運營商更好地完成FTTH建設
