一、概述
綜合布線系統是現代社會智能建筑物里最基礎的系統，當前，信息產業迅速發展，網絡的重要性已經在人們的頭腦中打上了深深的烙印，網絡也成為生活中不可替代的一部分。對于支撐網絡的最主要的硬件，綜合布線系統性能的好壞，直接影響網絡的傳輸性能。
在綜合布線系統中，只有通過嚴格的TIA、ISO、GB等標準測試，才能保證整個系統良好的性能。一條完整且良好的通道中，主要部件包含雙絞線、模塊、跳線等。在此，我們主要談?wù)撘幌虏季€中的跳線。
在項目中大部分都使用了綜合布線廠家的原裝成品跳線，這其中以六類項目為主，也有些超五類的項目業主或集成商采用工程上剩余的網線自己做跳線的方式，這樣降低了成本，因?yàn)樵S多業主包括集成商談到跳線會認為：跳線就是一根網線兩端接上水晶頭，用壓線鉗一壓，再用通斷測試測試通了就“OK”了。但是這種自制跳線在使用當中，經常會出現網絡時斷時通的現象或者正常使用一段時間后，不能連接網絡了，重新插拔一下PC的網線又可以用了；再或者，長時間使用一短時間后，線纜與水晶頭出現連接不良的現象等等。這些原因差不多都是由于自行制作跳線直接或間接導致的事故，如果把這類線材用在中大型建筑物內結構化綜合布線中，其結果可想而知,輕者網絡不能正常工作，重者會讓您或您的企業或單位失去無法估計的損失，還給企業或單位造成人力、財力、物力等浪費，增加額外的成本。
我們首先來比較一下這兩種跳線的區別：
二、原裝跳線與自制跳線的區別
那么，廠家的原裝跳線與自制的有哪些區別呢?我們下面以普魯斯特公司六類跳線產品為例，做出對比。

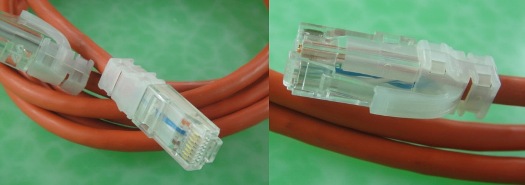

1、水晶頭
正規的跳線一般為多件套裝(二件套或三件套)，正面的接觸金屬物體是鍍金銅金手指，不但具有較強的硬度，而且具有很好的韌性，從而確保每根線芯與水晶頭金屬針有良好的接觸和傳輸性能，同時會具有支架、插芯等進一步增強性能和穩定性的插件。并使用拋光處理水晶頭前端的金屬金手指，以確保水晶頭與模塊間的“完美”兼容。
而一般的水晶頭的金屬接觸體為銅體而且是僅僅一個水晶頭，沒有其他的插件，當金屬彈片硬度較差時，金屬彈片無法插入雙絞線的導線中，水晶頭將不起作用，而且容易對模塊的彈針造成致命的損壞；當韌性達不到要求時，容易發生金屬彈片斷裂。
2、跳線線材
跳線專用線材一般為多股純銅絲，擁有更好的柔韌性，傳輸率高。便于移動、攜帶，能保持線纜的性能，不易折斷，彎曲等優點。
而自制的線材一般為普通的雙絞線，單芯，柔韌性差，隨著時間的推移，單芯銅絲有斷裂的可能。部分廠家為了降低成本，線芯多為鍍鋅銅或已經氧化的銅作為銅芯，線對的對絞也沒有嚴格的執行工藝要求，也就直接影響了跳線的性能。
3、 護套
普魯斯特公司跳線使用的是申請專利的模塊化組合式護套，制作過程是非常嚴格的一道工序，跟精密的設備有很大的關系，直接影響跳線的性能和耐用牢固性，普魯斯特專用護套跳線在線材與水晶頭之間大大增加的連接附著力，保證反復使用不會出現任何問題。
而自制的跳線一般不進行注塑，問題是顯而易見，反復插拔使用后，在水晶頭與線材之間很容易出現脫落或線芯折斷等現象。
4、跳線測試
原廠跳線為了保證每一條出廠的跳線質量，每一道工序，都要經過嚴格的測試。根據EIA/TIA等跳線標準進行測試。只有全部參數測試完全通過，才能予以出廠。
自制的跳線使用普通的測線儀僅僅對接線圖進行測試，而測試中最主要的測試參數 NEXT(余量)、RL(回波)只能通過專業的測試儀器才能測出。因此，自制跳線無法完成更多的性能測試，無法了解跳線的性能，影響了整個鏈路的性能穩定。
普魯斯特公司的跳線從選材到出廠，要經歷幾十道工序，每一道工序都要經過嚴格的測試，生產也要在特定的環境下使用特殊設備完成，而自制的跳線一般只要有網線壓制工具就能完成。
通過以上對比，我們可以直觀的看到自制跳線與廠家原裝跳線的不同。目前，高帶寬的網絡布線已經應用于智能建筑中，自制的跳線根本不能滿足實際的需求。跳線，作為綜合布線系統鏈路中唯一外露的線材和移動的特性，外觀協調美觀，耐用也是重要選擇參考之一。
三、自制跳線的危害性
在一些工程中，施工人員經常使用施工中廢棄的雙絞線，從市場上購買普通的水晶頭自行制作跳線。普魯斯特公司作為行業的領軍廠商一直遵循行業標準，不推薦自行制作跳線，自制跳線的危害性主要表現在：
1、 在TIA標準中，不推薦現場制作跳線應用于布線系統中；
2、 自行制作的六類跳線，不能通過TIA/EIA中單件產品的組件測試；在整個通道中，即使其它插接件或銅纜完全通過測試或高出TIA/EIA標準，測試的結果也是不通過；
3、 自制跳線在測試時，直接影響整個通道的性能，致使不能通過測試而導致整個工程的驗收等不能通過；
4、 由于自制跳線線芯是單芯線，多次插拔后，很容易折斷；從長遠的成本核算要高于原廠跳線；
5、 自制跳線基本上都是“粗制濫造”，而且風格都不同，從而損壞了產品一致性，并將直接影響整個布線系統的整體形象；
6、 由于自制跳線的水晶頭往往是劣質的、不合乎相關標準規范，容易對模塊造成“深度”損壞。

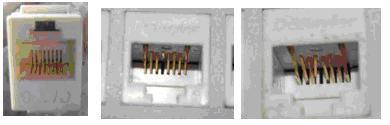

被不合格的跳線損壞的模塊。
7、不同廠家的布線產品其內部材料的阻抗是不一樣的，阻抗中的細微差別都可能對高速通信網絡的信號衰減產生很大的影響，從而影響整個網絡通信系統的通信質量。
8、綜合布線產品作為底層的無源網絡基礎設施，他的壽命是長期的，廠家提供的維護保修期限通常也會比較長（普魯斯特公司提供25年質保），如果我們都使用同一個廠家的產品，在后期維護上，也能方便的享受到同一個廠家提供的服務，而不用費心的分辨線纜找的哪個廠，模塊找的哪個廠，跳線找的又是哪一家；
9、正規的廠商都對整個布線系統的原廠產品完整性提出了自己的要求，如果是使用非原廠的產品致使其它產品損壞都將不負責質保。
為了使所使用的產品能在工程與使用中擁有更高的傳輸性能，TIA標準中，不推薦使用自制的跳線，推薦整個系統使用同一廠家的布線產品。
四、結論
由于水晶頭等部件傳輸?shù)氖俏⑷跣盘?hào)，稍有不慎都有可能影響網絡通信的整體性能。目前市場上各種各樣性能的布線產品比較多，有的廠家生產的網絡線質量可能比較好，有的廠家可能生產的水晶頭使用效果比較明顯，為了能將這些產品的所有優點都集中起來，不少布線者常常簡單認為，如果把這些網絡產品組合起來對一個系統進行布線，可能會使網絡通信的信號衰減幅度達到最小，從而能達到最佳通信效果。
其實這樣的認識是不正確的，一旦把這些不同廠家生產的高性能產品綜合在一個系統中使用時，非但不能達到我們想象中的良好通信效果，反而有可能使通信效果會變得更差。
也許有人說，他們?cè)谄綍r(shí)的布線工程中就是使用的不同廠家的網絡產品，好像速度并沒有什么明顯降低嗎？其實，一個系統使用不同的網絡產品，對10M以下的網絡交換速度的影響確實很小，有時就不能通過手工的方式來比較出來，但如果100M、1000M等高速網絡系統使用不同的網絡產品來布線的話，網絡最終的傳輸速度就將會有明顯的變化。
