自2002年6月，六類布線標準的出臺不僅結束了長達多年的商家在產品性能方面的紛爭局面，也為用戶選擇六類布線產品提供了一個可靠的技術依據。六類布線帶來的最大好處是用戶可以大大減少在網絡設備端的投資，包括網卡和交換機等。目前隨著千兆位網絡應用的普及，對那些有高速數據傳輸需求的用戶來說，選擇主干光纖加水平六類已是最佳的選擇。
六類布線系統在傳輸速率上可提供高于超五類2.5倍的高速帶寬，在100 MHz時高于超五類300%的ACR值。在施工安裝方面，六類比超五類難度也要大很多。隨著傳輸速率的上升，安裝施工的正確與否對系統性能的影響就越大。不合理的管線設計，不規范的安裝步驟，不到位的管理體制，都會對六類布線的測試結果（包括物理性能和電氣性能）帶來影響。六類是一個永久鏈路級別的布線系統，它包括線纜、六類信息模塊、六類配線架以及成品的六類UTP跳接線。
普魯斯特公司的六類非屏蔽布線系統使用的模塊為Cat.6RJ-45接口，RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯邦通信委員會標準和規章）中的定義是，RJ是描述公用電信網絡的接口，常用的有RJ-11和RJ -45，計算機網絡的RJ-45是標準8位模塊化接口的俗稱。RJ-45模塊的核心是模塊化插孔。連接片采用鍍金銅鈹合金；IDC采用銅磷合金。鍍金的連接片或插座孔可維持與模塊化插頭彈片間穩定而可靠的電連接。由于彈片與插孔間的磨擦作用，電接觸隨插頭的插入而得到進一步加強。插孔主體設計采用了整體鎖定機制，這樣當模塊化插頭（如RJ-45插頭）插入時，插頭和插孔的界面處可產生最大的拉拔強度。RJ-45模塊上的接線塊通過線槽來連接雙絞線，鎖定彈片可以在面板等信息出口裝置上固定RJ-45模塊。常見的非屏蔽模塊高50px、寬40px，厚87.5px，模塊體采用抗高壓阻燃材料、UL94V-0等級。Snap-in簡便卡接方式。特殊的工藝設計提供至少800重復插拔，模塊上標有T568A/568B打線色標，避免不必要的打線誤操作。
在六類布線系統施工中除了布放線纜外，打線也尤為重要（包括信息模塊和配線架等），在模塊上打線看似簡單，卻大有學問。要想打好打快，首先就要了解六類非屏蔽線纜的結構和生產工藝。六類線纜中采用4線對隔離裝置，這種線纜內部帶螺旋式十字支撐結構，將所有雙絞線鎖定在四個相對固定的位置，可有效降低在全頻工作范圍（0－250MHz）線對之間的相互干擾，具有穩定的平衡特性,實際施工環境下，能表現出良好的抗拉、抗擠壓特性，采用23AWG規格的十字骨架六類線纜在安裝后會具有較高的、穩定的串?dāng)_衰減和阻抗等電氣性能。在GB5023-2007《綜合布線工程驗收規范》的6.0.2 中就規定了“對絞電纜終接應符合下列要求：
1 終接時，每對對絞線應保持扭絞狀態，扭絞松開長度對于3 類電纜不應大于75mm；對于5 類電纜不應大于13mm；對于6 類電纜應盡量保持扭絞狀態，減小扭絞松開長度。

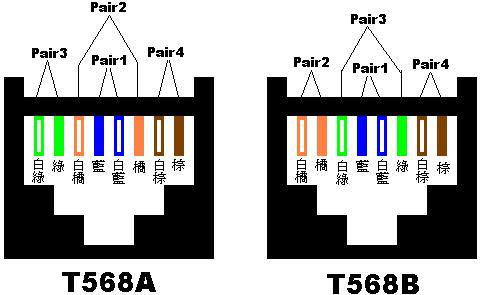

2 對絞線與8 位模塊式通用插座相連時，必須按色標和線對順序進行卡接。插座類型、色標和編號應符合下圖規定。
兩種連接方式均可采用，但在同一布線工程中兩種連接方式不應混合使用。”

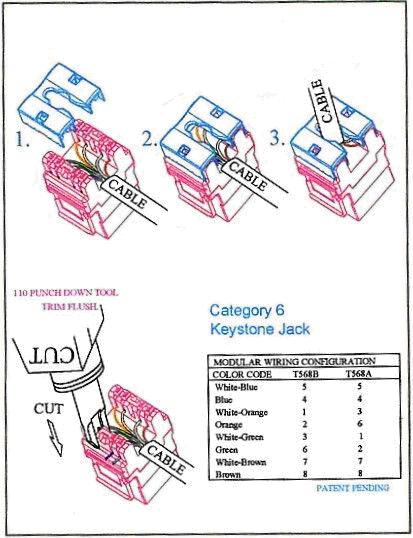

以下就六類模塊的打線作一詳解，打線時要求線纜PVC絕緣層的外皮與IDC打線端子平齊，以降低近端線對的串?dāng)_值，同時，在線纜到達IDC打線端子刀口處，盡量不要破壞對絞線的絞距。筆者曾做過比較，如果打接時有對芯線在IDC處分開距離太大（因4對線中有一對節距相對較大，很容易松開），則近端串音NEXT的余量就?。蝗绻蚪訒r(shí)能保證線對不松開，則近端串音NEXT的余量就會明顯增大，前后會有3dB的差異。正確的打線步驟如下：
1) 剪斷：利用剪刀剪取適當長度的網線。
2) 剝皮：將線頭放入剝線環剝線刀口,讓線頭角及擋板,慢慢旋轉,讓刀口劃開雙絞線的保護膠皮,拔下膠皮，剪去中間的十字骨架及麥拉線。(注意:剝30mm長就行了)
3) 放線：把剝?nèi)ツz皮的雙絞線橫放進模塊的凹槽內（護套部分伸入槽內約2mm左右），槽內有色標和A、B標記，標記A表示按 T568A規則打線，標記B則表示按 T568B規則打線。
4) 排序和壓制：先把雙絞線頭部位置適當解紐（解紐到IDC打線端口），然后按照T568A或T568B的線序分別排開。以T568B為例，根據模塊面上的圖標分上下面把線放到模塊面槽里，先把綠對與橙對兩邊分開放入對應的IDC打線端口并拉緊，然后用專用單對端接工具進行壓制；最關健的是棕對與藍對，棕對的節距較大，需絞緊一圈，以免頭部線纜扳直后線對松開，然后把兩對線按色標放好，再用專用單對端接工具（俗稱打線刀）進行壓制。端接工具的操作手勢也很有講究，實際現場工作中一天可能要打好幾百個模塊，如果手勢不正確不僅打線速度上不去，同時也會感到很吃力，搞不好手上就會弄出水泡來，甚至弄傷手。
正確的手法是：把模塊放在一張平整的工作臺上，一只手緊握住模塊，并用手指把線壓住。另一只手先把芯線按色標要求放到位并拉緊（可以放一對打一對，也可以把芯線全放好后再打），然后，拿起打線刀，握住打線刀手柄的中間，使手臂與打線刀之間成一直角，將打線刀順勢往下一壓即可。注意打線刀切線的刀片應該放在模塊的外邊，而不是里面。
5) 上防塵蓋：模塊做完后，蓋上防塵蓋才算完整，然后把線板直卡入槽內。
要素：
打線要打到底，聽到“喀嗒”聲后方能放手
打線刀應啟動旁邊的切刀，在打線的同時切斷線
不要使用美工刀打線
打完線后將蓋子蓋上，保持長期可靠性
按以上步驟操作的六類非屏蔽線纜用FLUKE DTX-1800電纜測試儀測得的近端串音NEXT的最小余量均能超過6.5dB。
