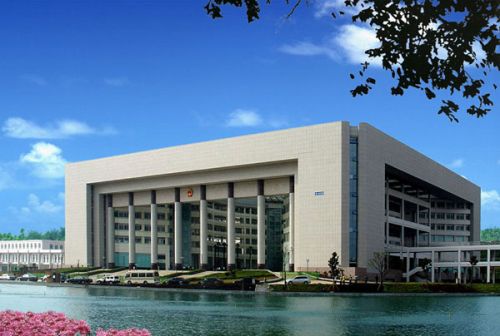

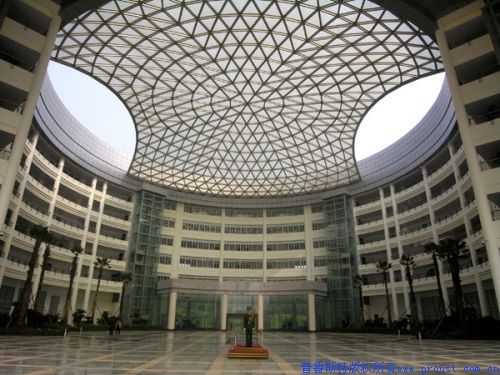

湖南省政府新機關院位于長沙市新區，北靠山，南面水，生態環境十分優越，建筑單體的設計始終貫徹"生態為先"的意念，體現出濃厚的政府辦公建筑的風格。主辦公樓的外輪廓是一個112×112米的正方形，辦公用房分成四組由圓形中庭成X形展開，形成整體建筑屋蓋的四個基座，45°角的處理使辦公樓獲得最佳的景觀、朝向和通風條件，而建筑中的環廊及東西向隔層設置的寬大綠化平臺，形成建筑的綠核，創造出良好的生態小環境，它與圓形廣場形成層次豐富的室內外空間。主辦公樓設于新機關院的中軸線上，南向主入口的8根27米高巨柱和巨大的門型造型氣勢恢宏、端莊、剛勁，體現出令人震撼的空間效果。附樓以對稱的形式設于主辦公樓兩側，對主辦公樓起到很好的襯托作用，共同形成沿"水廣場"一字排開的頗具個性的宏大氣勢。附樓以方形為母題，通過庭院組織空間，結合帶綠化平臺的連廊，形成別致的生態辦公空間。附樓南低北高，追求"山"與"水"的對話，造型簡樸穩重，與主辦公樓相呼應。
工程概述
本次綜合布線工程分為主樓和副樓，主樓為中心樓包括夾層共有樓層8層，地下1層，共設有2300個房間；副樓共有6層，地下1層，建筑面積約48000平方米。
采用綜合布線系統作為語音、數據及圖像通信等系統的傳輸媒質?？紤]到現代化智能建筑對公環境和通信自動化(CA)、辦公自動化(OA)等系統信息傳輸?shù)男枨?，系統應具有高度靈活性、可靠性及綜合性，并方便擴容和維護管理，能適應未來的技術發展。
作為每棟大樓信息基礎設施之一的綜合布線系統，將提供高質量、高性能、完備的物理通信鏈路，是各樓內計算機網絡通信、語音通信、智能建筑管理系統及其他弱電監控系統的通訊傳輸基礎設施，也是各區上述系統到信息中心/網絡中心/智能控制中心的物理通信鏈路。為此，必須建立一套完整的高品質綜合布線系統。
綜合布線系統要求能在提供滿足數據、圖像、音頻、視頻等多媒體應用的服務和傳輸能力，同時還能適應今后10年甚至更長時間內網絡和通信技術的高速發展，能適合當今流行的網絡技術（如交換以太網技術及1000BASE-T），甚至為今后更先進的如萬兆位千兆網絡系統應用打好堅實的基礎。
本次綜合布線系統工程，我們選用美國普魯斯特公司六類布線系統。我公司作為普魯斯特公司的布線系統優秀集成商，將嚴格按照招標文件要求，各種配套設備按用戶需求書規定的時間交貨，以確保綜合樓能按時交付使用。
系統建設要求
(1)本工程建立支持語言通信、辦公自動化、計算機網絡、視頻會議電話與多媒體傳輸?shù)牧惥C合布線系統。
(2)主樓、副樓綜合布線大對數語音銅纜總配線架安裝在展覽一夾2層通信機房內。語音主干采用三類大對數電纜，數據光纜總配線架安裝在展覽二夾二層網絡機房內。
(3)主樓、副樓綜合布線數據主干采用12芯50微米多模OM3光纜，語音主干采用三類UTP大對數銅纜。
(4)信息接口一律設計為86型國際面板。
(5)綜合布線水平子系統采用六類4對UTP，終端模塊采用六類RJ45。
(6)樓層IDF采用19〞標準機柜，信息點均采用六類插件模塊，光纖采用LC模塊。
(7)綜合布線系統主干大對數銅纜要求采用UL-CMP級別阻燃產品，光纜要求采用UL-OFNP阻燃型產品。
(8)綜合布線系統水平六類4對水平雙絞線要求采用低煙、無鹵、無毒、阻燃（符合IEC60332-3/UL910）環保型產品。
(9)共設房間2300個，按每個房間安裝1只雙插型RJ45信息點，辦公部分按5m2～6m2辦公面積安裝1只雙插型RJ45信息點，其余部位按需配置。
系統設計原則
布線設計常參照的設計原則很多：包括先進性、實用性、可靠性、靈活性、可擴充性等等。而用戶的需求，決定了布線系統的設計重點要求，我們根據用戶需求，分析應以下原則為重點進行規劃實施。
先進性原則：布線系統的先進性保證了數據信息傳輸基礎設施的持久生命力；保證順應網絡系統的更新應用；保證當今辦公區局域網應用向全國廣域網的擴展。
可擴展性原則：在不破壞裝修效果的前提下，不僅要滿足現有需求，還必須充分考慮未來信息點與應用擴展的需要。
可管理性原則：為方便將來管理人員進行網絡管理，應重視網絡管理規劃設計。
綜合考慮用戶需求和網絡設計一般原則，我們的布線系統設計將以先進性、可擴展性、可管理性為主要指導思想，并兼顧其他設計原則，如實用性原則等。
系統總體設計思路
綜合布線系統是智能建筑中非常重要的環節，在本次方案中特設計如下：
?。?）電腦網絡主機房設置在主樓二樓二夾層計算機網絡中心機房；語音主機房設在主樓一樓二夾層語音中心機房。
（2）每個數據系統IDF通過主干至少6芯多模光纖，與主配線架MDF相連；每個語音分系統IDF通過主干采用大對數室內電纜連接與主配線架MDF相連。相鄰樓層之間同時放置一條4對六類雙絞線和3類大對數雙絞線，一旦此樓層線纜斷裂，可由相鄰樓層線纜應急補充。
（3）各分系統數據語音水平部分采用六類室內UTP和六類模塊化RJ45插座組成各功能房/區的單/雙口信息插座。
?。?）綜合布線系統的各子系統（包括：工作區子系統、水平干線系統、管理子系統、設備間子系統、垂直干線系統）的設計均符合 ISO/IEC 11801《用戶樓宇運用布線標準》， EIA/TIA 568B和GB/T50314-2000智能建筑設計標準中對各子系統的規定。
?。?）網絡整體采用星型物理拓?fù)浣Y(jié)構，實現主干千兆，百兆交換到桌面。
系統設備配置
1．選型原則
◆能提供滿足音頻、數據、圖像、視頻等多媒體應用的服務和傳輸能力。
◆能適應今后10年甚至更長時間內網絡和通信技術的高速發展。
◆能為綜合樓內的各個相互獨立的子系統建立有機的聯系提供保證。
◆具有經濟性、可靠性、可擴充性。
2．品牌選型
目前，市場上可供我們選擇的綜合布線系統產品供應商很多，我公司根據在多年工程實踐中對不同廠商產品的使用經驗，結合對綜合布線系統的使用要求以及各廠商產品性能特點、設備外觀、服務質量等諸多因素，從眾多品牌中選擇了美國普魯斯特公司公司開發和研制的綜合布線系統。
零誤碼布線系統：
綜合布線是一個匹配的系統，它由不同的元器件組成，如線纜、配線架、跳接線、信息模塊等組成，各元器件必須基于100歐姆阻抗，但可以存在15歐姆偏差。因此不同器件間最大阻抗偏差可達30歐姆，從而在連接處形成強大的信號反射，不利于信號傳輸。因此標準組織要求綜合布線系統的各元器件必須互相匹配認證， 才能真正達到5類、超5類甚至6類的要求。其它廠家的器件，如果沒有經過認證匹配，并不一定形成5類、超5類信道帶寬，更不可能形成6類信道帶寬。不匹配的信道將引起數據出錯，從而使數據包不停重發，嚴重浪費網絡資源。而有時這種浪費并不都為人所知，因?yàn)槠胀ňW(wǎng)絡設備的綠色信號燈只代表網絡連通，不代表網絡傳輸效率。有時綠色燈亮，但網絡并沒有真正在傳輸數據，因?yàn)榫W(wǎng)絡在不斷地重發數據包。

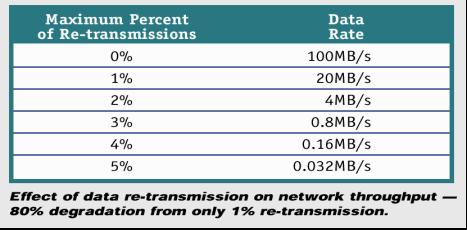

從表1中可看出誤碼率對傳輸速率的影響:
即1%的誤碼率將損壞80%的網絡資源!

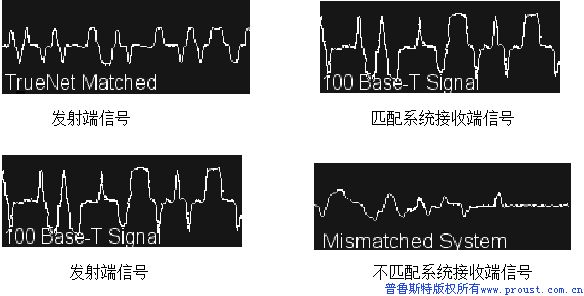

從表2中可以看出匹配信道和不匹配信道的差別：
從表中可看出匹配信道和不匹配信道傳輸信號的差別。
顯然，不匹配系統傳輸中接收端無法辨別接收到的是信號還是噪聲，當然信道已嚴重?fù)p耗了整個網絡投資。因此布線系統需要認證匹配。
作為世界著名連接系統供應商和國內著名的線纜廠商，美國普魯斯特公司推出的是互相認證匹配的布線系統，保證零誤碼傳輸，并對系統提供至少20年的系統保證。
系統設計方案
根據本工程綜合布線的功能需求，結合該工程的具體特點，該綜合布線系統按模塊化設計，分為建筑群子系統、管理區子系統、設備間子系統、垂直干線子系統、水平子系統及工作區子系統。
其結構按二級星型設計：
1.一級為網絡中心機房（MDF）的光纖配線架至各樓層分配線間（IFD）光纖配線架的6芯多模光纜、連接主樓語音中心配線間的語音配線架至各樓層分配線間（IFD）語音配線架的大對數電纜干線。
2.二級為連接各個分配線間（IFD）的48口、24口銅纜配線架至各工作區數據、語音工作站的6類UTP。
整個布線系統完全采用非屏蔽雙絞線布線，模塊化組合壓接方式，從而構成一個完整的集成化的通訊傳輸系統，以保障本工程建筑信息基礎鏈路的正常開通和可靠使用。
系統測試
為使該樓綜合布線系統的實施實現系統的建設目標，必須從系統實施的各階段嚴格質量的檢驗，包括產品的驗收、施工、安裝及調試的質量控制等，更要注意系統安裝完成后，能確保全系統的質量。
[Page]
1.測試原因
本設計方案所用布線系統的產品均為美國普魯斯特公司和其指定配套產品。雖然產品都滿足國際標準并通過了ISO 9001及UL驗證，但因設計和實施過程中又加入了很多人為因素，必將對整個線纜系統在諸如連接正確性、連接性、短路、開路、信號衰減、串?dāng)_、信噪比、回波損耗、突發性干擾、計算機網絡的連通性、誤碼率及性能等方面產生很大的影響，計算機網絡安裝時，所產的錯誤有80%是線纜和接插件安裝問題。因此在工程完工后，有必要在諸方面對整個系統進行全面測試，以證明布線系統的安裝是合格的。
2．測試模型
對布線系統的測試是聯合測試的，而不是指對某一個或幾個部件的測試，測試通路應為真正的應用環境，在下圖中反響了幾種測試的模型分別是：
?。?）基本鏈路測試模型；
（2）永久鏈路測試模型；
?。?）信道（Channel）測試模型。
3. 測試標準
測試將以TIA/EIA-568-B、TSB 67和ISO/IEC 11801標準規范定義的信道（Channel）方式進行。
?。?） ANSI/TIA/EIA-568-B
ANSI/TIA/EIA-568修定版B的標準中收錄了TSB 36與TSB 40的連用UTP“信道”在最壞性形下的電性能參數值，該情況信道被定義為從NIC卡到LAN集線器或交換器之間的所有設備，在該信道中各組件定義如下：
◆一個信息插座/插頭
◆一個轉換節點
◆90米均衡非屏蔽雙絞線（UTP）電纜
◆兩個連接塊或接線面板組成的配線架
◆總長10米的設備線纜和跳線
由于現場測試設備不能將設備插頭與設備接口分開，因此設備接頭不計在內。
?。?）ISO/IEC 11801
國際標準化組織（ISO）和國際電子技術委員會（IEC）頒布了ISO/IEC 11801國際標準，同TIA/EIA-568B標準一樣，ISO/IEC 11801標準地信道定義為包括跳線（除少數設備跳線外）在內的所有水平線，ISO也將鏈路（Link）定義為從配線架到工作區信息插座的所有部件，而墻內的設備也應考慮在內，鏈路包括兩個連接塊之間的跳線，但不包括設備線纜。
?。?）TSB
TIA/EIA組織在TIA/EIA-568-B之后又公布了第67號通訊系統公告（TSB 67）——《商用建筑通訊布線測試標準》，即對非屏蔽雙絞線（UTP）布線系統傳輸性能現場測試的技術要求，TSB 67的宗旨是為了更明確地定義建筑布線系統的性能要求和如何進行現場測試，該TSB包括了關于“信道”的“基本鏈接”區別說明并為他們規定了不同的性能等級，根據基本鏈接的這組數據對以后增加跳線和維持信道的性能要會更加嚴格。TSB 67還規定了手持式測試儀的測量精度以便控制結果的可靠性。
盡管大樓綜合布線系統安裝后的測試將按TIA/EIA-568-B，TSB 67和ISO/IEC 11801標準定義的通道測試進行，測試包括通道的衰減（ATTENUATION）、近端串?dāng)_（NEXT）、近端串?dāng)_總和（Power Sum NEXT）、等級遠端串?dāng)_（ELFEXT）、等級遠端串?dāng)_總和（Power Sum ELFEXT）、信噪比（ACR）、信噪比總和（Power Sum ACR）和回波損耗（RETURN LOSS）等數值。
4.測試設備
為確保測試的公證性，我們推薦使用第三方廠商生產的測試設備，普魯斯特認可的測試設備供應商有:美國FLUKE公司(DSP-4000), HP (HP350)等。
工程完工并經過驗收后，美國普魯斯特為湖南省政府提供25年質量保證和物理層上的零誤碼保證。
