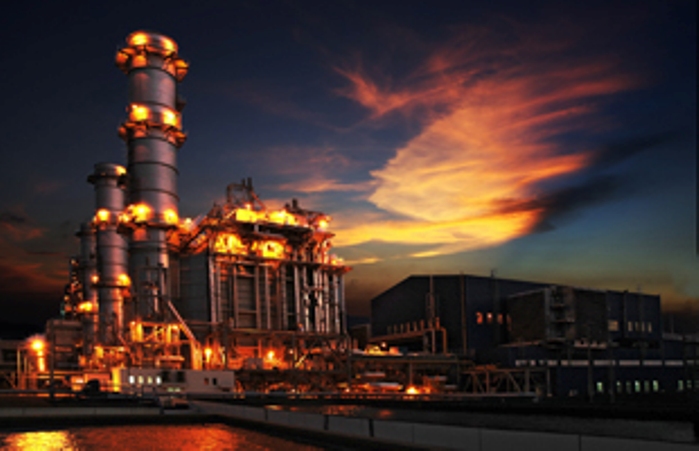

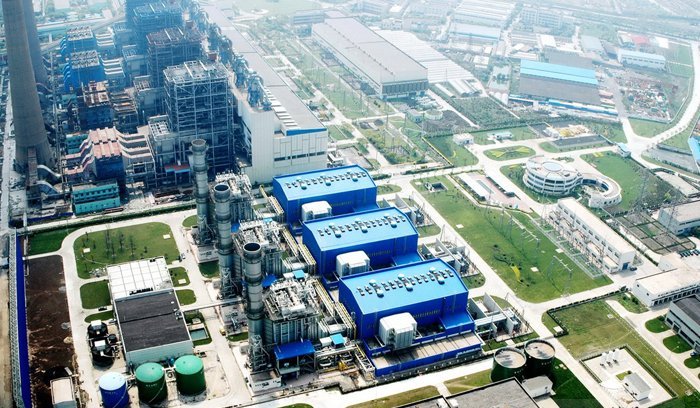

上海外高橋發電廠是國家"八五"重點工程，也是上海浦東第一批十大基礎設施工程投資最多的一項工程。這項工程共投資54億人民幣，由申能股份有限公司與上海電力股份有限公司各投資50%建造?？傃b機容量為120萬千瓦。外高橋二期工程建設規模為兩臺90萬千瓦單軸超臨界燃煤發電機組，是國內單機容量最大、技術水平最高的發電機組，二期兩臺 90萬千瓦機組，被稱為“中華第一機組”，它與 60萬千瓦機組相比，在容量上是一個跨越，在設計和技術理念上更是一大突破。一方面， 90萬機組屬于百萬千瓦火力發電機組，是世界火力發電機組中的“皇冠”，機組全冷態啟動從零轉速到每分鐘 3000轉，只需要 5分鐘；另一方面，機組效率高，發電煤耗僅293克 /千瓦時，即每發一度電所消耗的煤是293克，屬世界最低之列。目前，全國平均發電煤耗是374克 /千瓦時。而外三期的整機效率比外二期還將提高 4%，發電煤耗比外二期還要低12克。正是得益于這樣的高效率，在煤價上漲、競爭激烈的情況下，外高橋基地市場競爭力極強，像投產時間并不長的外高橋第二發電有限公司去年實現凈利近 5億元它將于，建成后年發電量為120萬千瓦時。這將標志著我國火電建設已進入百萬級機組的新階段。它將對緩和上海市供電緊張狀況起到積極作用。
此次項目全部綜合布線系統的建設由計算機內網綜合布線、外網綜合布線和語音電話綜合布線三部分組成。系統內網數據點2672個，內網信息點用有320個為光纖數據點，外網數據點1056個，電話語音點1271個，合計6855個信息點。電廠是電磁干擾比較嚴重的地方。在選擇布線系統時應慎重考慮。因此我們充分考慮了實施了以下的解決方案：
1） 采用屏蔽線纜系統（STP）。從工作區信息插座、連接線纜、到電信間的配線架和機柜，整個系統都是屏蔽的，且屏蔽層必須保證整體的電氣性能的連接，不能有斷裂處，否則起不到屏蔽作用。
2） 采用金屬橋架和管道做屏蔽層，這種辦法要求整個橋架系統必須保持電氣性能上的連接，而且必須有良好的接地措施。這種屏蔽措施是一個好辦法。即起到了屏蔽作用，又不增加成本。
3） 采用光纜。光纜具有極強的抗電磁干擾能力。廠區采用了大量光纖到桌面的設計，這樣完全杜絕了電磁輻射的干擾！
為滿足上海外高橋發電廠“高性能、高可靠性、高安全性”的要求，布線系統選用普魯斯特六類雙屏蔽銅纜系統和萬兆多模光纖系統。普魯斯特六類雙屏蔽銅纜系統不僅可以提供高達萬兆的信號傳輸能力，而且可以提供最好的電磁兼容性能。普魯斯特的雙屏蔽布線系統可以保證該單位的保密數據在傳輸時不會受到外界干擾的影響，也不會被外界所竊聽，最大程度的保障了數據傳輸?shù)陌踩裕蠂壹壉Ｃ軉挝粚τ跀?shù)據傳輸信道的要求。普魯斯特布線萬兆光纖符合ISO/IEC 11801 2nd 版及ANSI/TIA/EIA568-B.3 ，ICEA關于OM3多模光纖技術性能要求，滿足并超過萬兆以太網IEEE802.3ae 10GBase-SR、千兆以太網IEEE802.3Z 1000Base-SX、1000Base-LX，百兆以太網100Base-FX，1.2G/622M異步傳輸模式(ATM)、光纖分布數據接口(FDDI)等應用標準。
施工中按照標準要求，并遵守屏蔽系統安裝原則：工作區拉線預留750px端接長度；盡量減少屏蔽層中接地線的剝開長度,因為越短,則引起的電感越少,接地效果越好；屏蔽布線系統的屏蔽層接地連接在樓層電信間的配線架和機柜處進行，即電纜的屏蔽層通過配線架和機架的連接以及機架與接地端子的連接來實現接地。同時，注意電纜的敷設。
普魯斯特六類屏蔽布線系統
?。?/span>1）垂直主干線纜敷設在垂直或水平金屬橋架內，水平線纜在走廊吊頂內沿金屬線槽敷設，水平線纜進入房間后在吊頂內沿墻穿鍍鋅鋼管暗敷至信息插座。
?。?/span>2）所有內網、外網數據點全部由不同的金屬線槽引出。
?。?/span>3）內網數據點信息插座與其他類信息插座間距不小于200mm。
性能優異的屏蔽產品為網絡系統提供基礎保障
系統電纜普魯斯特布線六類緊湊型電纜，其設計結合了單獨線對屏蔽的電磁防護性能和標準FTP結構電纜的緊湊的尺寸，具有每線對獨立金屬箔屏蔽+外層金屬絲網的雙屏蔽結構，以保證系統的傳輸性能。新型的緊湊型電纜在300MHz頻率范圍內滿足標準的ACR性能。這種電纜的設計確保屏蔽電纜的性能能夠超出ISO 11801版本2和CENELEC EN50173（版本2）標準的要求，未來更可支持萬兆以太網的傳輸。
連接硬件六類屏蔽模塊采用360度全屏蔽的防護機制,為了補償串擾的影響，這種模塊的設計利用第二塊電路板對信號傳輸路徑進行分離，并完全滿足IEC60603-7-5標準的要求。

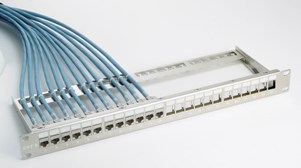

六類屏蔽配線架可以支持24根六類屏蔽電纜的端接。配線架的連接模塊采用了增強連接模塊技術，提供六類性能。RJ-45電路板安裝模塊在保持部件兼容的同時完全滿足六類性能參數的要求。
系統性能利用這些產品建造的六類屏蔽布線系統。不僅每個單獨的部件滿足要求，而且系統性能也超過了ISO 11801版本2和CENELEC EN50173（版本2）標準的要求。普魯斯特布線六類屏蔽系統支持25年質量保證，這種質量保證可以覆蓋未來25年中基于六類屏蔽布線系統的所有應用。
普魯斯特公司攜手其優秀的工程合作商，為項目提供了全面的產品、技術和工程服務，并為系統及其組件提供長達25年的業界最長的質量保證。普魯斯特屏蔽解決方案為電廠提供可靠的信息神經系統，保證了電廠的MIS與SIS信息化運行的通暢，保證了安全的信息傳遞！
